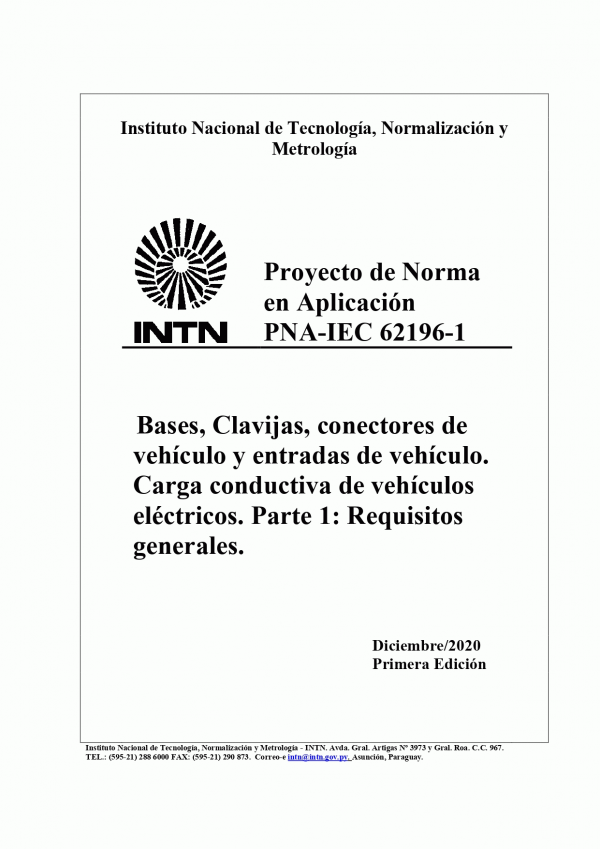

PNA-IEC 62196-1

1 OBJETO Y CAMPO DE APLICACIÓN

Esta parte de la Norma IEC 62196 se aplica a los enchufes, a las tomas, a las tomas móviles para vehículos eléctricos, a los enchufes fijos de vehículos eléctricos ya los cables de carga de vehículos eléctricos, aquí mencionados como "accesorios", destinados al uso en sistemas de carga conductiva que incorporen medios de control, con una tensión de operación asignada que no exceda de:
- 690 V c.a. 50 Hz - 60 Hz, con una corriente nominal no superior a 250 A,
- 1 500 V c.c.a, con una corriente nominal no superior a 400 A.

Estos accesorios y cable de carga están previstos para ser utilizados en circuitos especificados en la NP-IEC 61851-1: 2018, funcionando en diferentes tensiones y frecuencias, pudiendo incluir señales de tensión extra baja y de comunicación.

Estos accesorios y cables de carga se utilizan en una temperatura ambiente de entre -30 ºC y +50 ºC.

NOTAS

1. En algunos países, pueden ser de aplicación otros requisitos.
2. En el siguiente país, es de aplicación -35 ºC: SE
Estos accesorios están destinados a conectarse únicamente a cables con conductores de cobre o de aleaciones de cobre. Los accesorios cubiertos por esta parte de la serie de Normas IEC 62196 son para el uso en ciertos modos de carga de los vehículos eléctricos. Estos modos se definen en la Norma NP-IEC 61851-1. Estas definiciones y una descripción de los tipos de conexión (casos A, B y C), se describen en el punto 6.3 de la Norma NP-IEC 61851-1:2018.
3. En los siguientes países, no se permitirá el modo 1: UK, US, CA, SG.

Esta parte de la serie de Normas IEC 62196 no es de aplicación a los accesorios normalizados utilizados en los sistemas de carga en los que se permite el uso de tales accesorios construidos según los requisitos de otras normas (por ejemplo, en los modos 1 y 2). Tales accesorios normalizados se pueden utilizar en aquellas situaciones (modo y caso) identificadas en la Norma IEC 61851-1.

Esta parte de la Norma IEC 62196 se puede usar como una guía para los accesorios con un menor número de contactos y características asignadas más bajas para su uso en vehículos ligeros.
